在現代電力系統的龐大身軀中，大型油浸式變壓器如同沉默而強健的心臟，其內部絕緣油的狀態直接關系到整個電網的生命線。當變壓器內部因過熱、放電等問題出現潛伏故障時，絕緣油會分解產生多種特征氣體，而乙炔（C?H?）正是診斷高能量電弧放電這一嚴重故障的 “黃金指標”。傳統的周期性離線油色譜分析，如同給電力系統做 “年度體檢”，存在滯后、繁瑣且可能漏診的風險。光聲光譜技術和 TDLAS 光譜技術是目前較為先進的監測手段，其中光聲光譜雖能實現高靈敏度檢測，卻存在抗干擾能力弱、對現場環境敏感的短板；TDLAS 則依托激光光譜技術，憑借對乙炔的強選擇性與超高靈敏度，可實現微量乙炔的實時監測，相當于為變壓器裝上了 “實時心電監測儀”。此外，光譜范圍的選擇至關重要，乙炔分子對中紅外波段光的吸收強度遠超近紅外波段，在中紅外波段應用 TDLAS 光譜技術，正引領著變壓器狀態監測領域的深刻變革。

技術之爭：TDLAS何以超越光聲光譜？

在追求高精度在線監測的道路上，光學氣體傳感技術一直是前沿方向。其中，TDLAS與光聲光譜（PAS）是兩大主流技術。但深入的對比研究表明，在變壓器油中溶解氣體監測這一特定戰場上，TDLAS展現出了更全面的優勢。

兩種技術有根本原理的差異：光聲光譜技術依賴于檢測氣體吸收光能后產生的聲波信號，因此對機械振動和環境噪聲異常敏感，這在充滿電磁干擾和輕微震動的變電站環境中是一個不容忽視的弱點。而TDLAS技術直接測量激光穿過氣體后的光強衰減，其系統結構更穩固，抗干擾能力更強。

更關鍵的是，TDLAS技術具有卓越的靈敏度和選擇性，檢測精度可達ppb級別，響應速度快，非常適合在線連續監測。一項發表在量子電子學報的研究顯示：研究人員基于可調諧半導體中紅外激光吸收光譜技術與長光程多次反射技術的有機結合,利用乙炔(C2H2)氣體位于中紅外波段3025.7nm附近的吸收譜線,實現了nmol/mol級（ppb級）微量C2H2氣體的快速實時檢測。相比之下，光聲光譜技術在追求更高靈敏度時，常需引入復雜的共振腔或敏感材料（如石墨烯），增加了系統的不穩定性和校準難度。綜合來看，TDLAS技術在精度、穩定性和環境適應性上為變壓器監測提供了更可靠的解決方案。

光譜之選：為何中紅外是探測乙炔的“黃金波段”？

選擇TDLAS技術后，下一個核心決策是探測波段的選擇。乙炔分子在近紅外波段（如1.53 μm）和中紅外波段（如3 μm以上）均有特征吸收線，但這其中的優劣之別，決定了監測系統的根本性能。（可參考以下乙炔氣體的吸收特性曲線，中紅外3μm左右處乙炔的吸收強度要遠高于1.5μm處。）

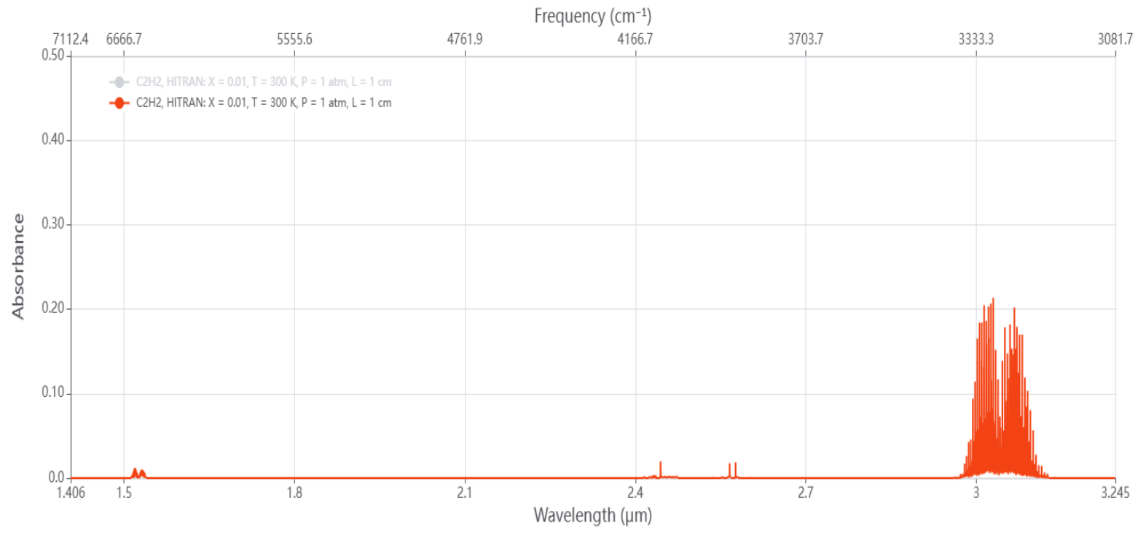

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?乙炔氣體的吸收特性曲線（1.4-3.2μm）

所有氣體分子的吸收強度并非均等。分子光譜理論指出，位于中紅外波段的氣體吸收譜線通常對應分子更強的基頻振動躍遷，其吸收線強度可比近紅外的泛頻或組合頻躍遷高出1到3個數量級。這意味著，對于同一濃度的乙炔氣體，使用中紅外波段進行探測將獲得強得多的吸收信號，這是實現超高靈敏度（低至ppb級）和極低檢測下限的物理基礎。

盡管中紅外激光器（如帶間級聯激光器）在過去存在成本較高、技術成熟度相對較低的問題，但隨著半導體激光技術的飛速發展，這一局面正在迅速改變。選擇中紅外波段，意味著直接瞄準了乙炔分子最強的“指紋”特征，為構建下一代超高靈敏度、能夠預警早期微量故障氣體的監測系統鋪平了道路。

實踐之路：從原理到可靠的在線監測系統

將中紅外TDLAS技術應用于變壓器監測，是一項系統性的工程。其核心是基于比爾-朗伯定律：特定波長的激光穿過乙炔氣體時，光強的衰減與氣體濃度成指數關系。通過精準調諧中紅外激光器的波長，掃描乙炔的強吸收線，并采用波長調制與二次諧波檢測技術，可以極大地抑制光學噪聲，提取出微弱的濃度信號。

展望未來，隨著中紅外激光器成本的逐步降低和產業鏈的成熟，基于中紅外TDLAS技術的乙炔監測系統將成為智能電網狀態監測的標配。它不僅能夠?qū)崿F(xiàn)從“定期體檢”到“7×24小時實時監護”的跨越，更能通過對ppb級超微量乙炔的敏銳捕捉，實現故障的提前數月甚至更早的預警，真正將電網安全從“事后應對”提升至“事前預防”的新高度。這場由中紅外TDLAS技術引領的監測革命，正在讓變壓器的“每一次心跳”都清晰可辨，為守護能源大動脈的安穩運行注入前所未有的智慧與信心。

在國家電網“十五五”四萬億元投資構建新型電力系統的戰略背景下，特高壓建設的提速對變壓器保護提出了更高要求。下一代光譜技術以其獨特的技術優勢，正成為解密變壓器健康“脈搏”的關鍵手段，為特高壓電網安全穩定運行筑牢防線。隨著技術的不斷成熟與應用拓展，這場光譜技術革命將深刻改變電力設備運維模式，為我國新型能源體系建設與“雙碳”目標實現注入強勁動力。
