技術背景

在發電機組高速運轉的轟鳴聲中，隱藏著一個常被忽視的威脅——轉子過熱。作為發電機的“心臟”，轉子長期承受著電磁損耗、機械摩擦與渦流效應的多重考驗，局部溫度飆升可能導致絕緣老化、材料變形，甚至引發災難性故障。直接測量法是通過將溫度傳感器固定在發電機轉子上，來直接測量轉子溫度的方式。這種方式可以獲得較為準確的轉子溫度，適用于對高精度溫度數據要求較高的場景，間接測量法是通過對發電機機殼進行溫度測量，并結合測量數據進行計算，來推算出轉子溫度的方式。這種方式不需要停機進行測量，對發電機運行影響較小，但精度較低。

傳統測溫手段如熱電偶、光纖傳感器，受限于安裝復雜、動態響應滯后或易受電磁干擾，難以實現精準監測。如何破解這一行業難題？紅外探測技術以其非接觸、高精度與實時性的優勢，正成為守護發電機安全運行的“火眼金睛”。

基本原理

轉子測溫系統是一套精密的機電產品，涵蓋了溫度傳感器、聯軸器、減震裝置、轉接電路、轉接插針、過渡支架、旋轉信號耦合器、連接器、數采系統和軟件等多個組件。其核心工作原理在于，通過將轉子傳感器電信號與旋轉信號耦合器相連，利用電刷的微小壓力與旋轉信號耦合器保持可靠接觸。在旋轉過程中，信號耦合器將轉動的信號傳遞至靜止的電刷組件，從而實現了傳感器信號從轉動到靜止的轉換與傳輸。最終，數采系統負責采集這些信號，進行深入的數據分析和存儲，為高速電機轉子的溫度測試提供精準的數據支持。

紅外探測器通過接收轉子表面發出的紅外輻射（波長范圍：0.7–14 μm），根據普朗克輻射定律計算表面溫度。溫度越高，輻射強度越大。

核心優勢:

1、非接觸式：避免因轉子高速旋轉（通常3000–3600 rpm）導致的傳感器磨損。

2、快速響應：毫秒級響應時間，適合動態監測。

3、抗電磁干擾：適用于強電磁環境的發電機內部。

典型方案結構

┌──────────────┐?????? ┌──────────────┐?????? ┌──────────────┐

│ 紅外探測器??? │──信號→│ 信號調理模塊 │──數據→│ 數據采集系統 │

├──────────────┤?????? ├──────────────┤?????? ├──────────────┤

│ 同步觸發器??? │?????? │ 無線傳輸模塊 │?????? │ 分析軟件平臺 │

└──────────────┘?????? └──────────────┘?????? └──────────────┘

圖1-1

未來已來：讓每一度溫度都在掌控之中
在“雙碳”目標驅動下，發電設備的高效與安全愈發重要。紅外測溫技術不僅是一把打開轉子健康密碼的鑰匙，更是智能化電廠建設的核心一環。從火力發電到新能源領域，這項技術正悄然掀起一場運維革命——讓溫度隱患無處遁形，讓每一臺發電機都能“輕裝上陣”，釋放更持久的綠色能量。紅外測溫技術為發電機轉子健康管理提供了高效、可靠的解決方案，尤其適合高轉速、強電磁環境的場景。通過合理設計探測器布局與信號處理系統，可顯著提升發電機運行安全性與壽命。



探測器選型：碲鎘汞（MCT）紅外探測器

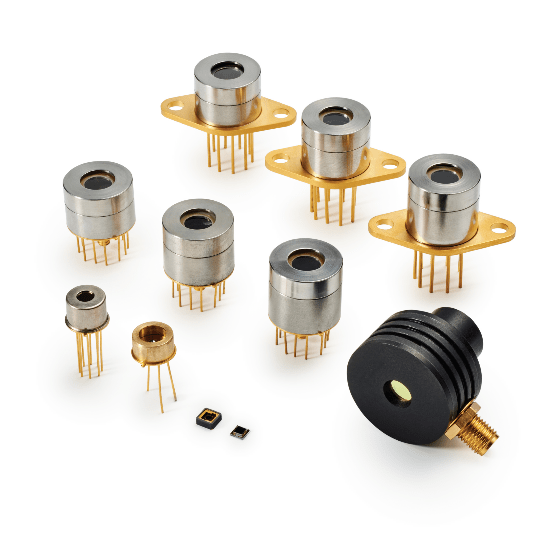

碲鎘汞紅外探測器，又稱MCT，是由碲、鎘、汞三種半導體物質按一定比例混合，在金屬襯底上涂一個10~20微米的涂層并經硬化處理，安裝在微型熱電制冷器的表面，密封在一個金屬殼內。殼體頂端開有一個紅外窗口，用白寶石密封，保證透光率在80%以上。

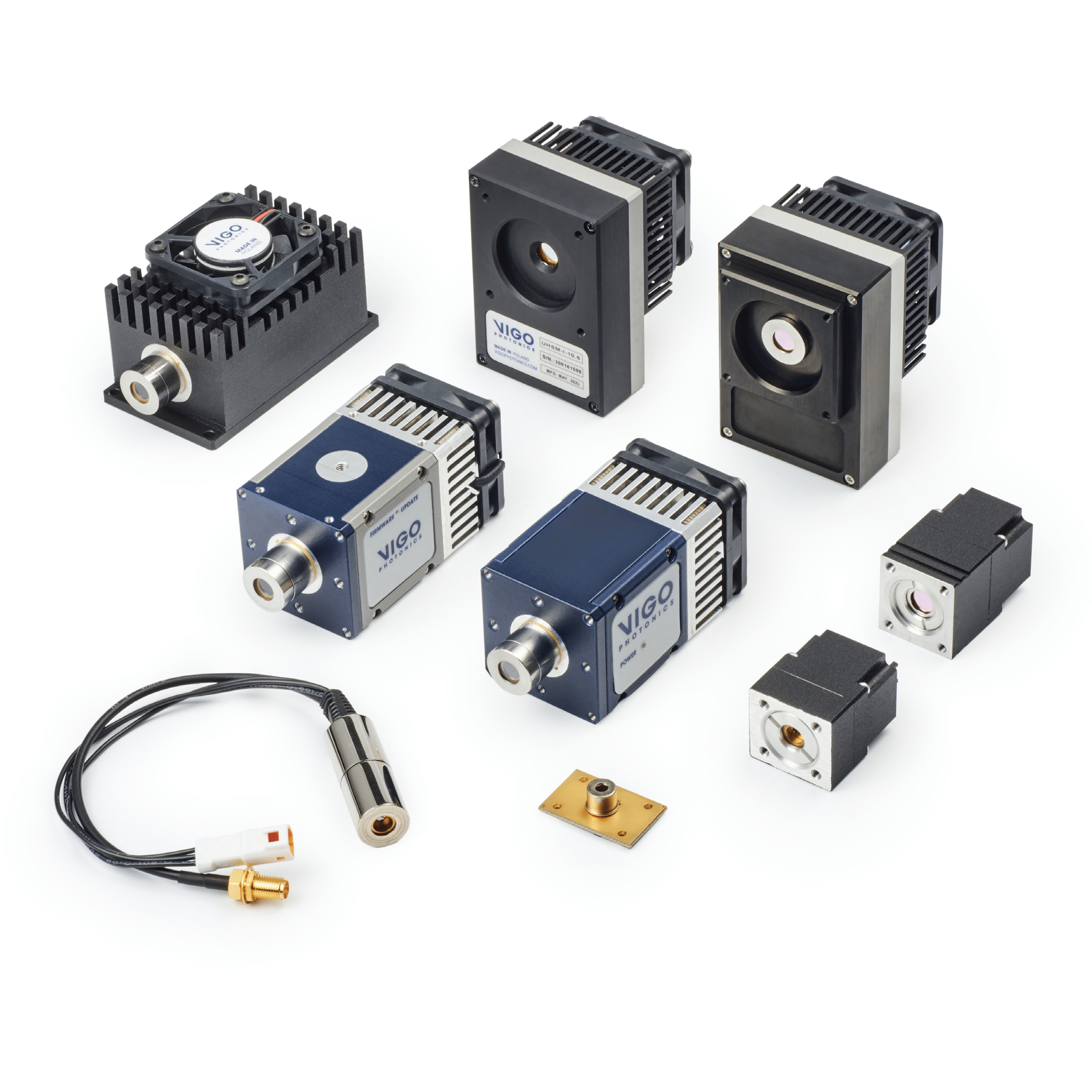

深圳市唯銳科技有限公司代理的波蘭VIGO紅外碲鎘汞探測器覆蓋1-16μm的探測范圍，采用多級熱電制冷，探測率高并且響應速度快，碲鎘汞紅外探測器受到紅外輻射時電導率會發生變化，在施加一定偏置電流的條件下，其輸出的電信號會隨紅外輻射強度的變化而改變，VIGO的碲鎘汞紅外探測器是發電機轉子測溫系統的關鍵元件。

? ? ? ? ? ? ?

圖1-2
